概要

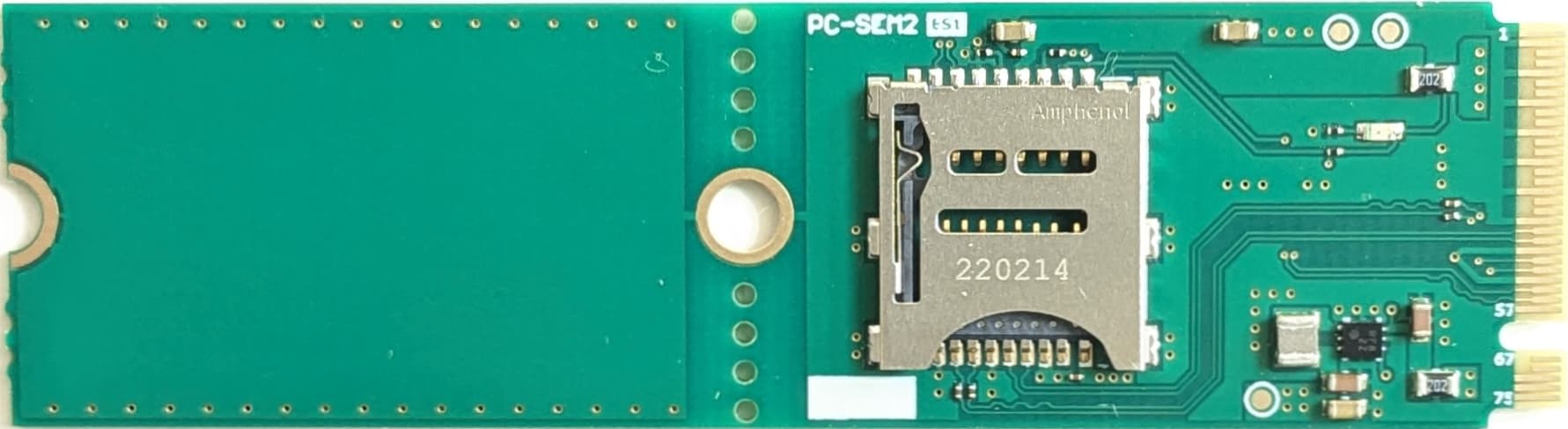

本製品は、M.2ソケットのPCI Express (PCIe x1)をメモリカードソケットに接続変換をするボードです。M.2 2242/2280 key Mのソケットを持つマザーボード等に装着することで、PCI Express x1接続方式のメモリカードをM.2 nvme SSDとして認識させることが可能になります。(※1)
本製品は、ハードウェア研究開発向けのボードであり、一般用途向けのパソコンパーツではありません。
(※1 接続先マザーボードによっては動作しない場合があります)

仕様

  • 基板外形と主な仕様
    • M.2 2280サイズ、または切断することでM.2 2242サイズに変更可能
    • PCI Express x1接続
    • メモリカード用ソケット(Express接続のみ)
  • 電源仕様
    • 3.3V:M.2スロットより供給
    • 1.8V:Torex XC9286より生成(600mA max)

内容物

  • PC-SEM2本体 x1
    (M.2固定用ビス等は付属しません)

資料

動作例

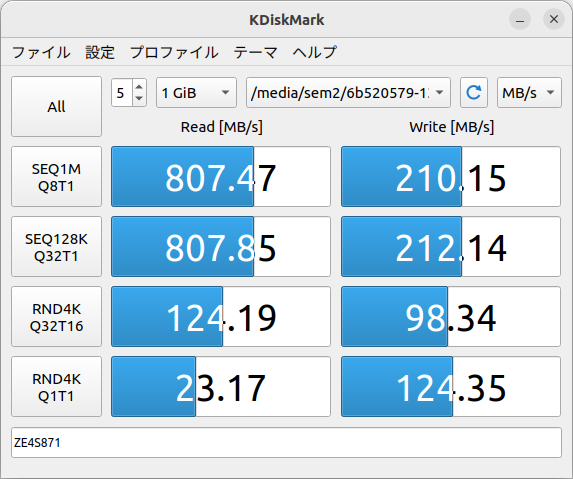

intel NUC(intel 第7世代CPU)のM.2スロットに本製品を使ってメモリーカードを装着し、ベンチマーク測定を行った例。OSは別ストレージにインストールしたubuntu Linuxを使用しています。

販売

付記

本文中に記載されている製品等は、各社の登録商標または商標です。
