概要

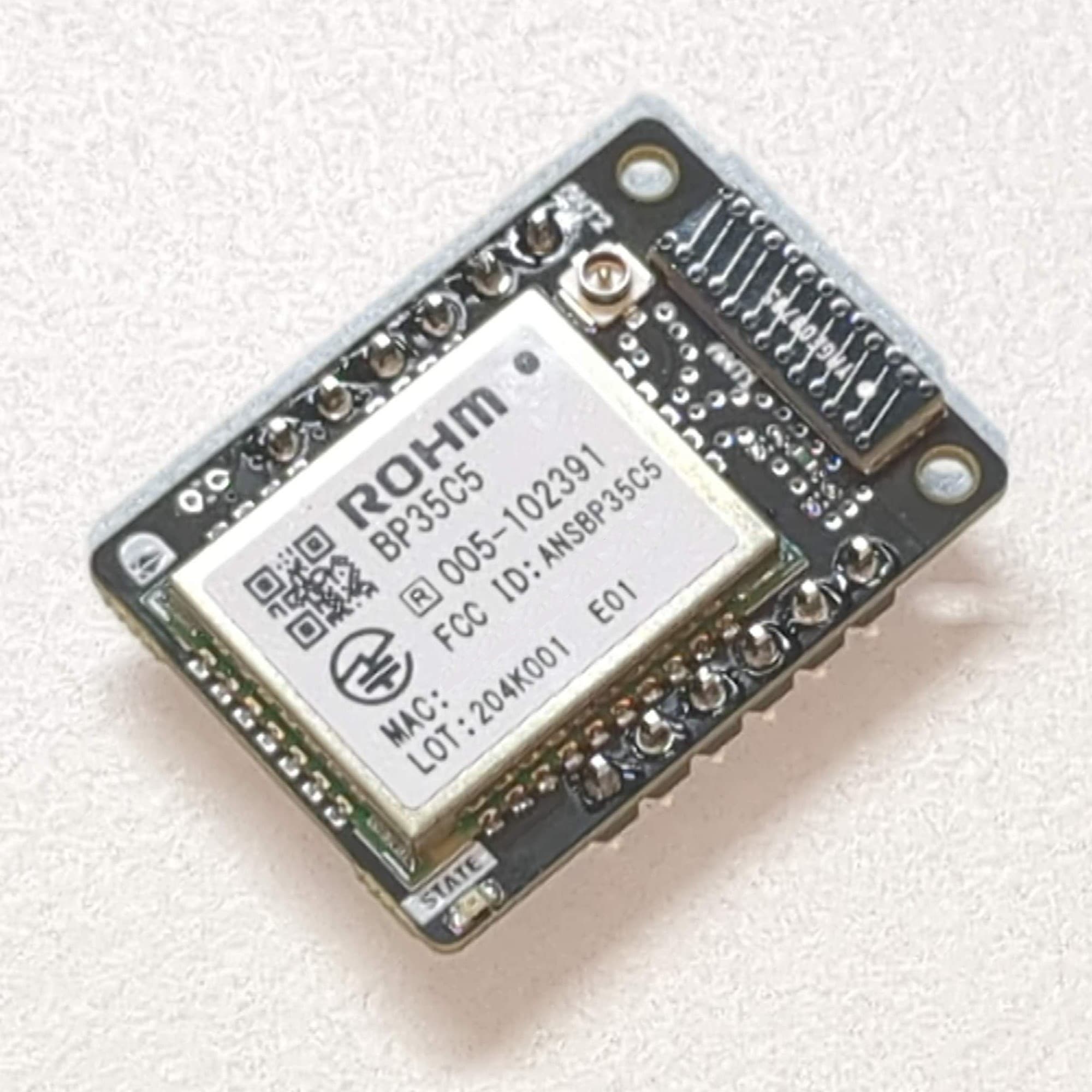

本製品は、ソニーセミコンダクタソリューションズ社製 Spresense™ボードにROHM社製 Wi-SUN FANを接続するための拡張キットボードです。
仕様
- 電源電圧：3.3V(Spresense EXT_VDDから生成)
- IO電圧：1.8V(電圧レベル変換搭載)
- Wi-SUN：ROHM BP35C5 (工事設計認証取得済みモジュール)
- アンテナ：ANT1 推奨チップアンテナ搭載済み、ANT2 U.FL端子にて外部アンテナ接続可能
- 制御：UART(D26ピンにて制御可能)
- モジュールRESET：R15追加実装にて、D21ピンをRESETピン制御に使用可能(要 追加工)
- モジュール電源制御：D19ピン(またはD20ピン)にて、制御可能
内容物
- WFAN920 本体 1台
資料
- ハードウェア
- 回路図
- ソフトウェア他、関連資料
- ROHM BP35C5 モジュール製品ページ（外部リンク）
- サンプルコード（鋭意作成中）
販売
- マルツパーツで販売予定
付記
本文中に記載されているSpresenseは、ソニーセミコンダクタソリューションズ株式会社の商標または登録商標です。
その他、記載されている会社および商品名は、各社の商標または登録商標です。
